Bicos de Injeção Padrão

PRODUTOS > Bicos de Injeção Padrão

Os Bicos de Injeção são confeccionados em aço H13 temperado com dureza de 46-50 HRC, aço para trabalho a quente, ligado ao cromo-molibdênio-vanádio, de excelente tenacidade, alta resistência mecânica e boa resistência ao desgaste em temperaturas elevadas. Apresenta boa resistência à fadiga térmica, ótima resistência ao choque térmico e ao amolecimento pelo calor.

São fornecidos em vários modelos e tamanhos, conforme a necessidade do cliente.

CARACTERÍSTICAS BÁSICAS
- Dureza de 46 a 50 HRC.
- Temperatura máx. de trabalho 350 ºC.
- Tratamento de Níquel químico.

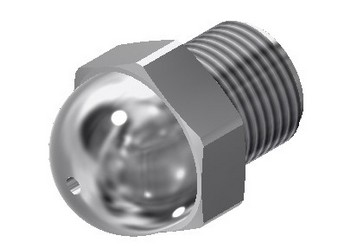

Padrão Raio Esférico


Padrão Ângulo Esférico

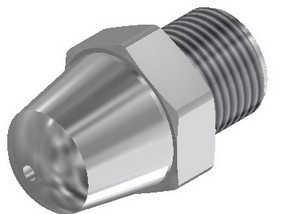

Especial Raio Esférico




Especial Ângulo Esférico

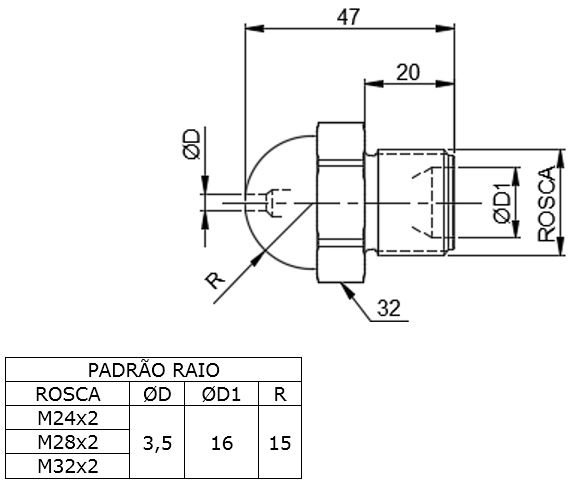

Bico de Injeção Padrão Raio

Características Dimensionais


Código
Bico de injeção BIP-R-M24x2
Bico de injeção BIP-R-M28x2
Bico de injeção BIP-R-M32x2

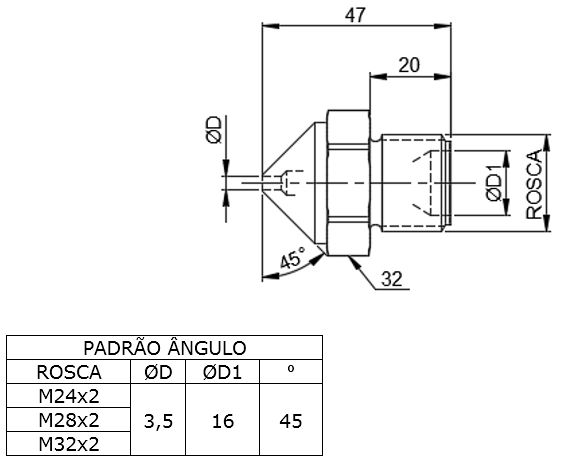

Bico de Injeção Padrão Ângulo


Características Dimensionais



Código
Bico de injeção BIP-A-M24x2
Bico de injeção BIP-A-M28x2
Bico de injeção BIP-A-M32x2
